产品简介

  59白菜专区论坛网页版正式推出两款NPC1型三电平模块产品S3L150R07G6 和S3L100R07G6，电压电流规格分别为650V/150A和650V/100A。

  两款产品均采用59白菜专区论坛网页版G类封装，具体封装外形及内部电路拓扑结构如下图所示。

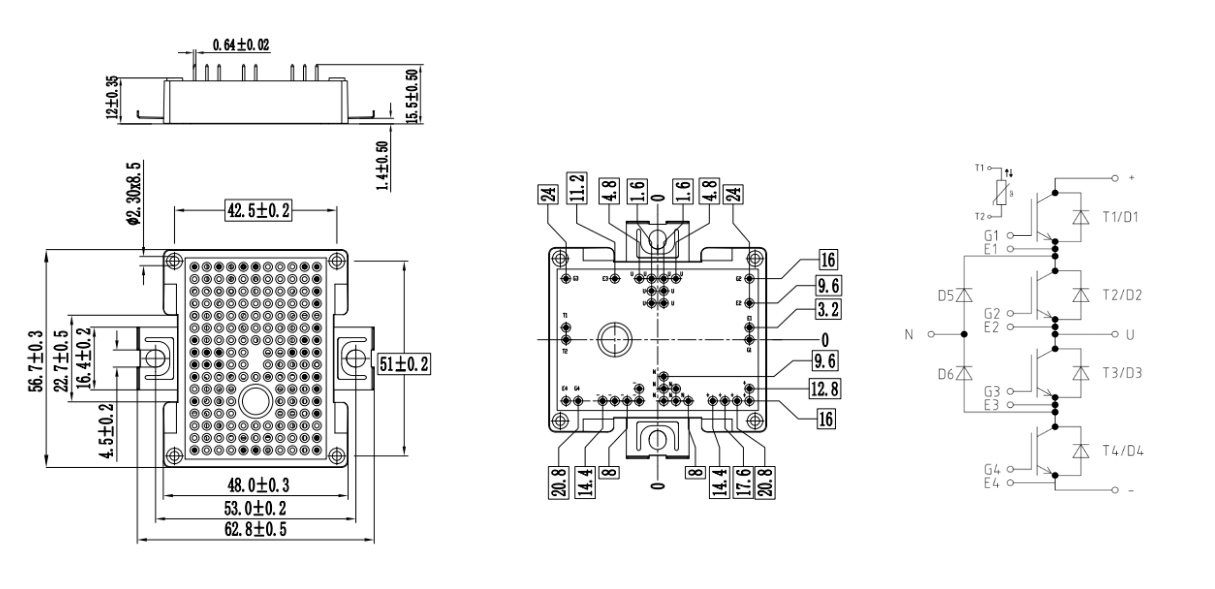

产品POD图及内部电路拓扑图

产品特点

产品性能

在相同测试条件下，对某I公司**150R07W2E3_B11、**100R07W2E3_B11产品分别与森未S3L150R07G6、S3L100R07G6产品进行静态与动态参数对比，具体数据如下表所示。

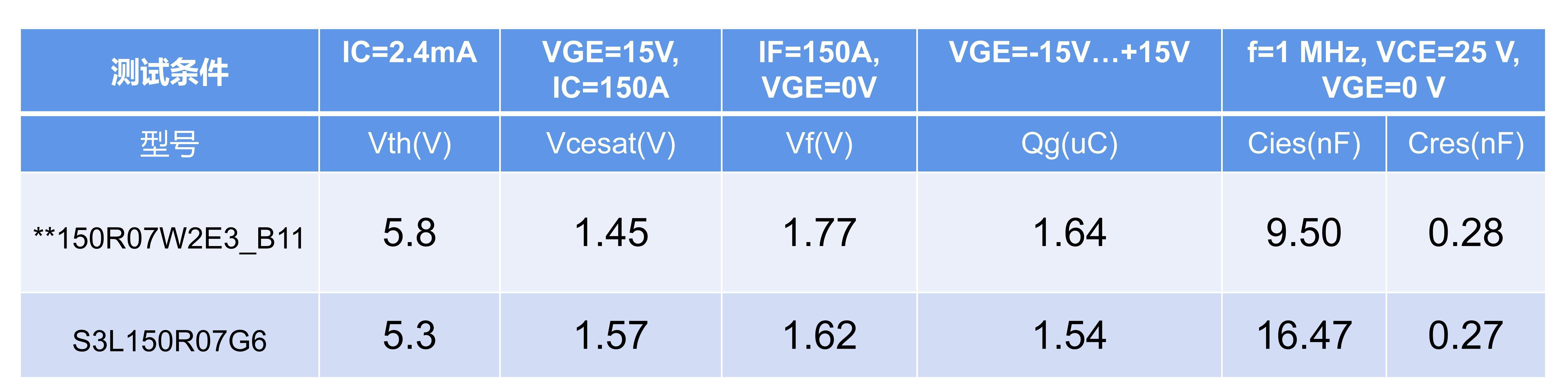

表1  S3L150R07G6常温静态参数对比表

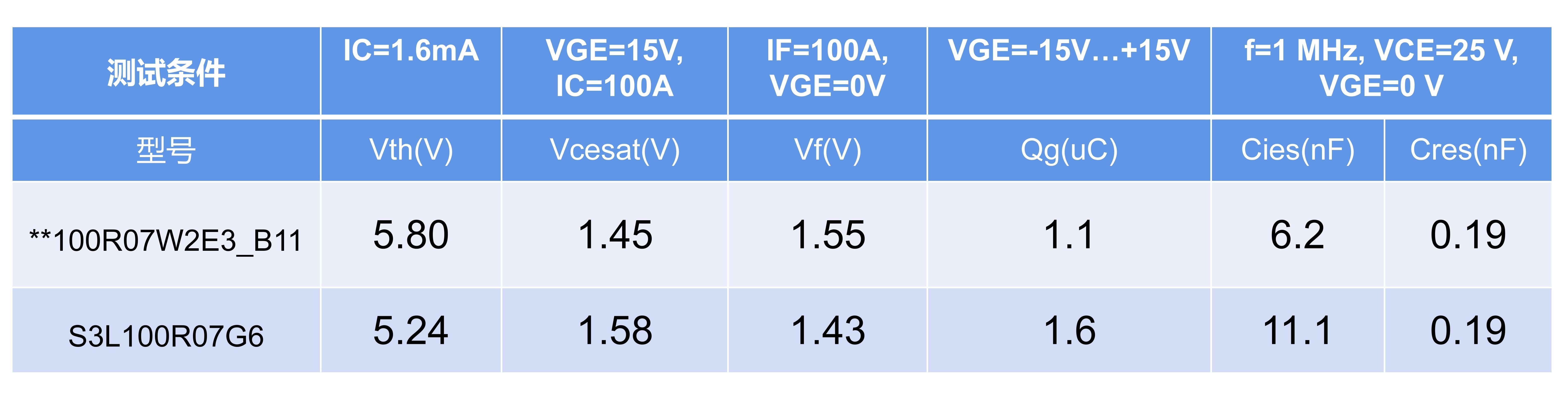

表2  S3L100R07G6常温静态参数对比表

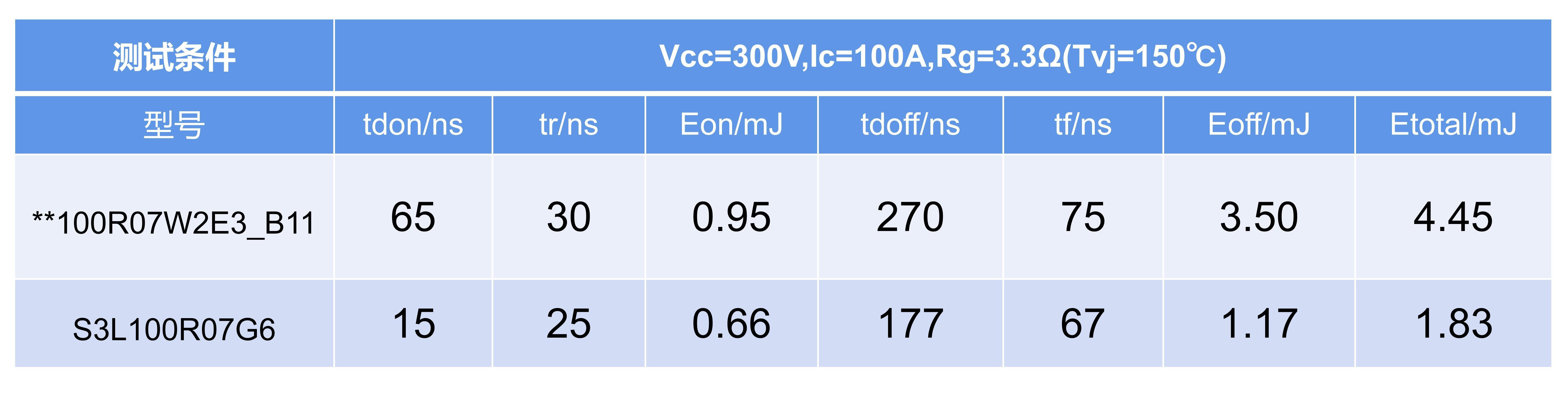

表3  S3L100R07G6高温动态参数对比表

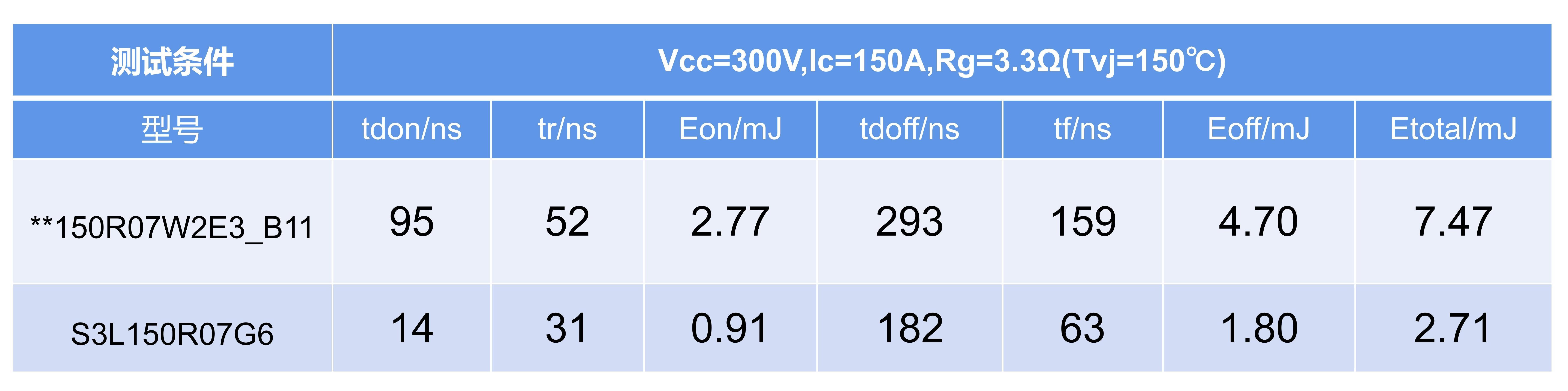

表4  S3L150R07G6高温动态参数对比表

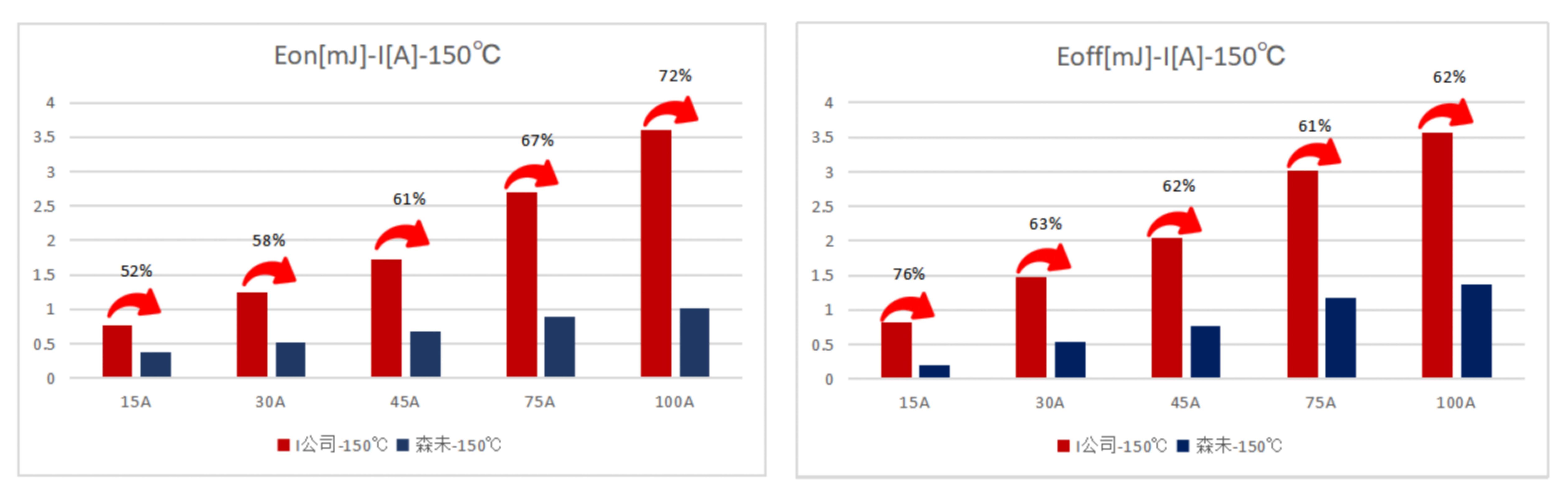

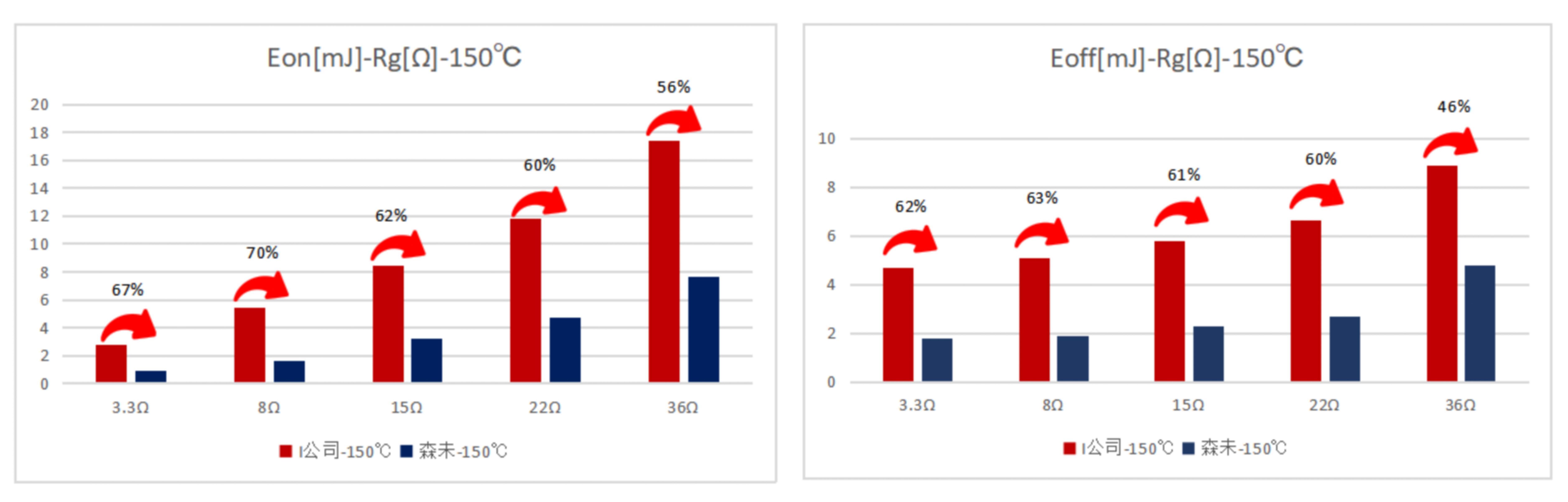

在相同测试条件下，森未产品的常温Vf值均比竞品低，且FRD为正温度系数，开通（Eon）和关断(Eoff)损耗也明显优于竞品；下图为S3L150R07G6与竞品在不同电流和电阻测试条件下的开关损耗变化对比图，由下图可见相同测试条件下，S3L150R07G6开关损耗比I公司竞品偏小约50%。

应用测试

产品典型应用工况：在APF领域常用工作频率为10kHz~25kHz，20kHz以下为主流；适配电网380V，工作直流母线电压780V，常用I型三电平拓扑，采用650V耐压等级器件。

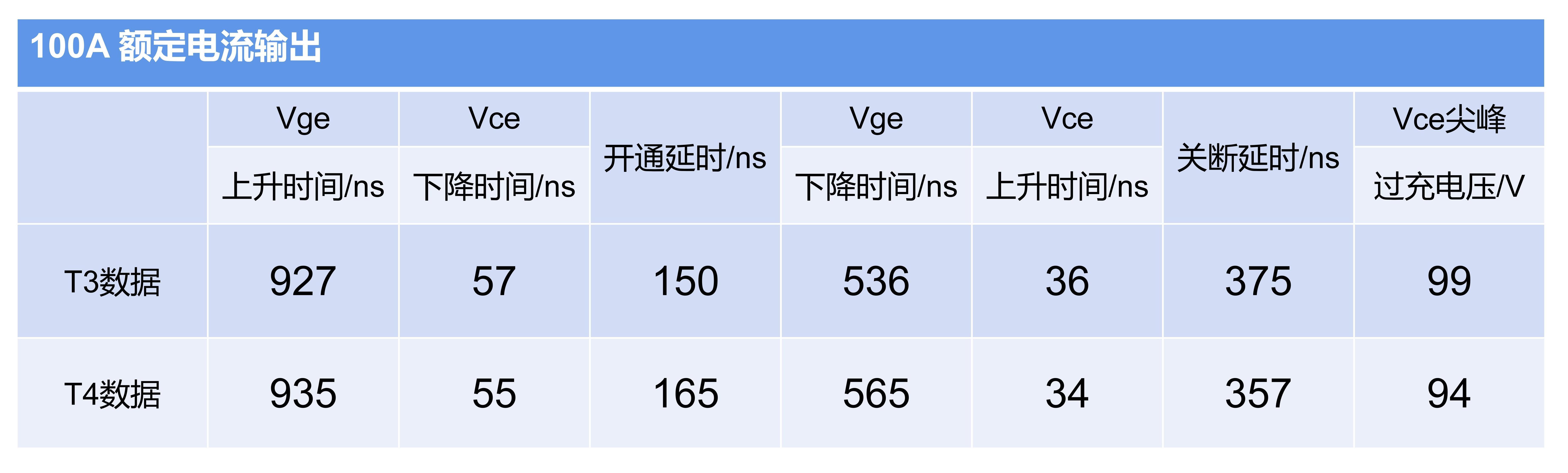

S3L100R07G6产品通过客户端APF平台应用测试，在APF-100A平台进行基本运行、开关特性和温升特性测试。

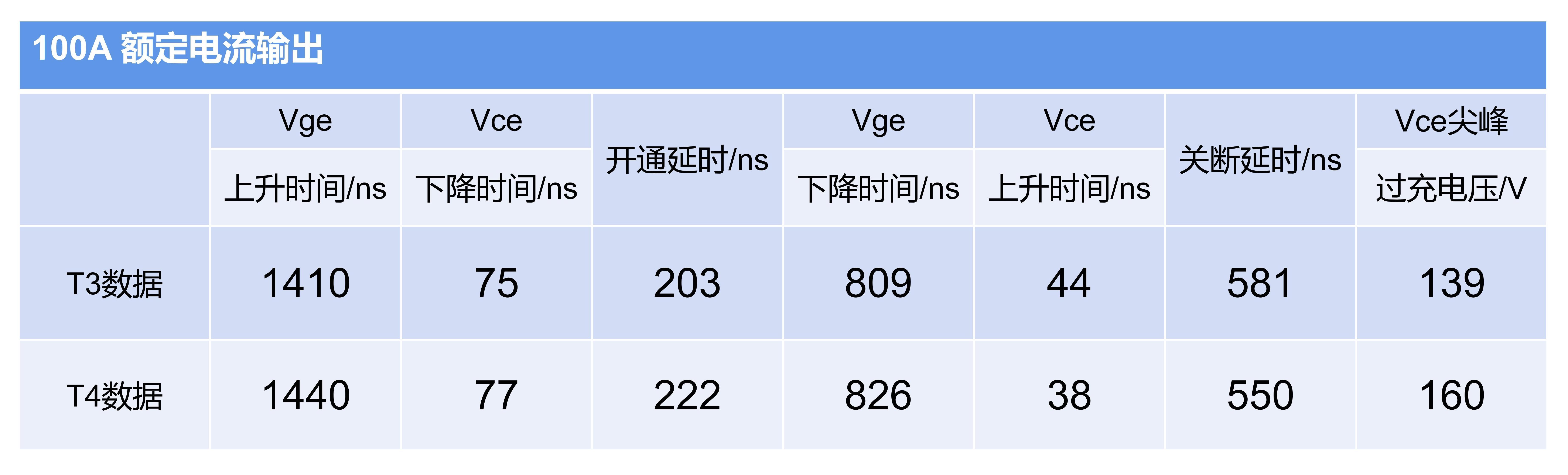

  APF 100Arms运行测试

APF 100A稳定运行温升测试

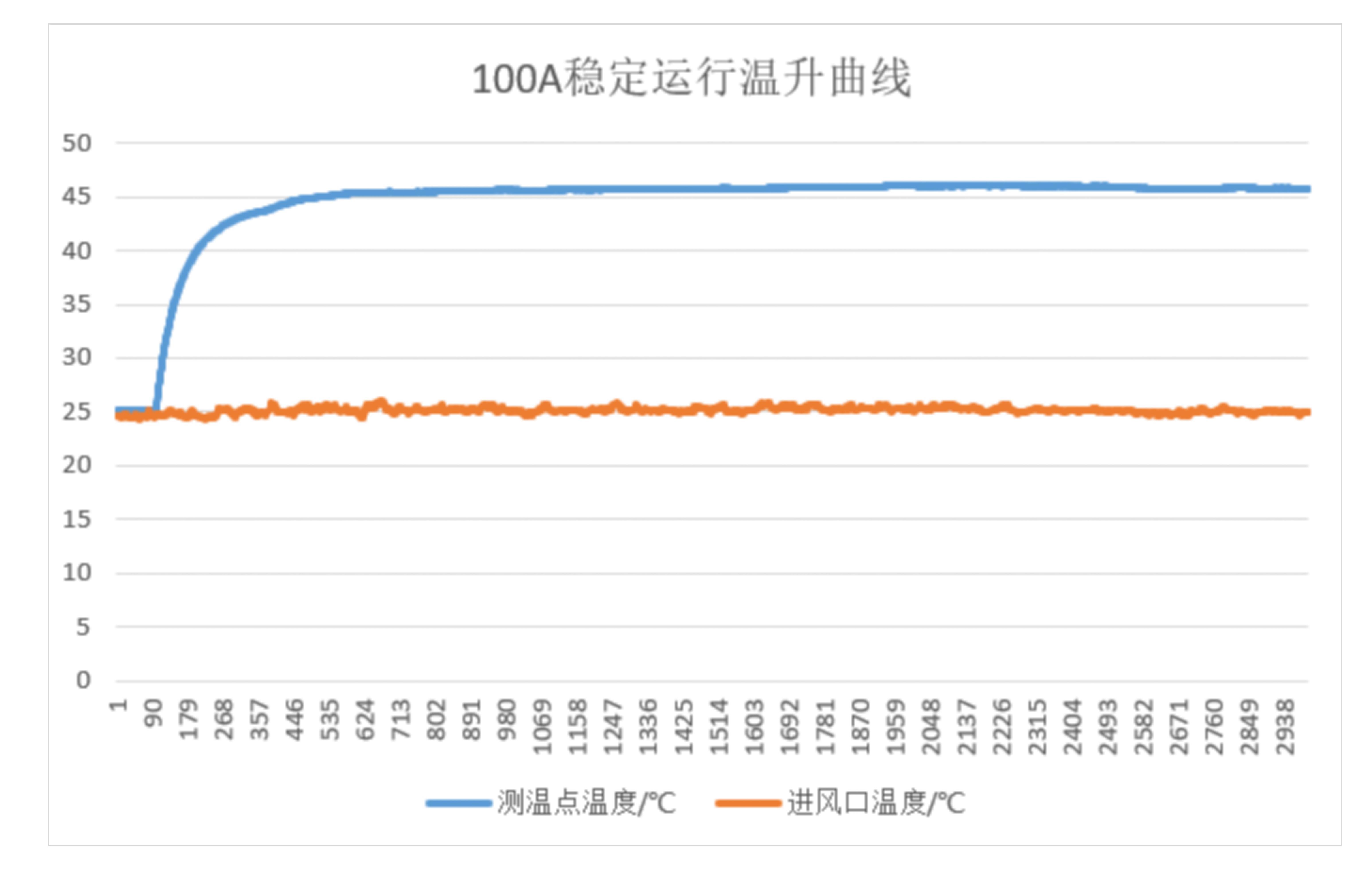

过程温升变化曲线图：

 适配性测试

APF输出电压电流无异常，启停平缓无波动，稳定运行无震荡，测试波形如下图所示。

S3L150R07G6产品通过客户端APF平台应用测试，在APF-150A平台进行基本运行、开关特性和温升特性测试。

 APF 150Arms运行测试

温升测试

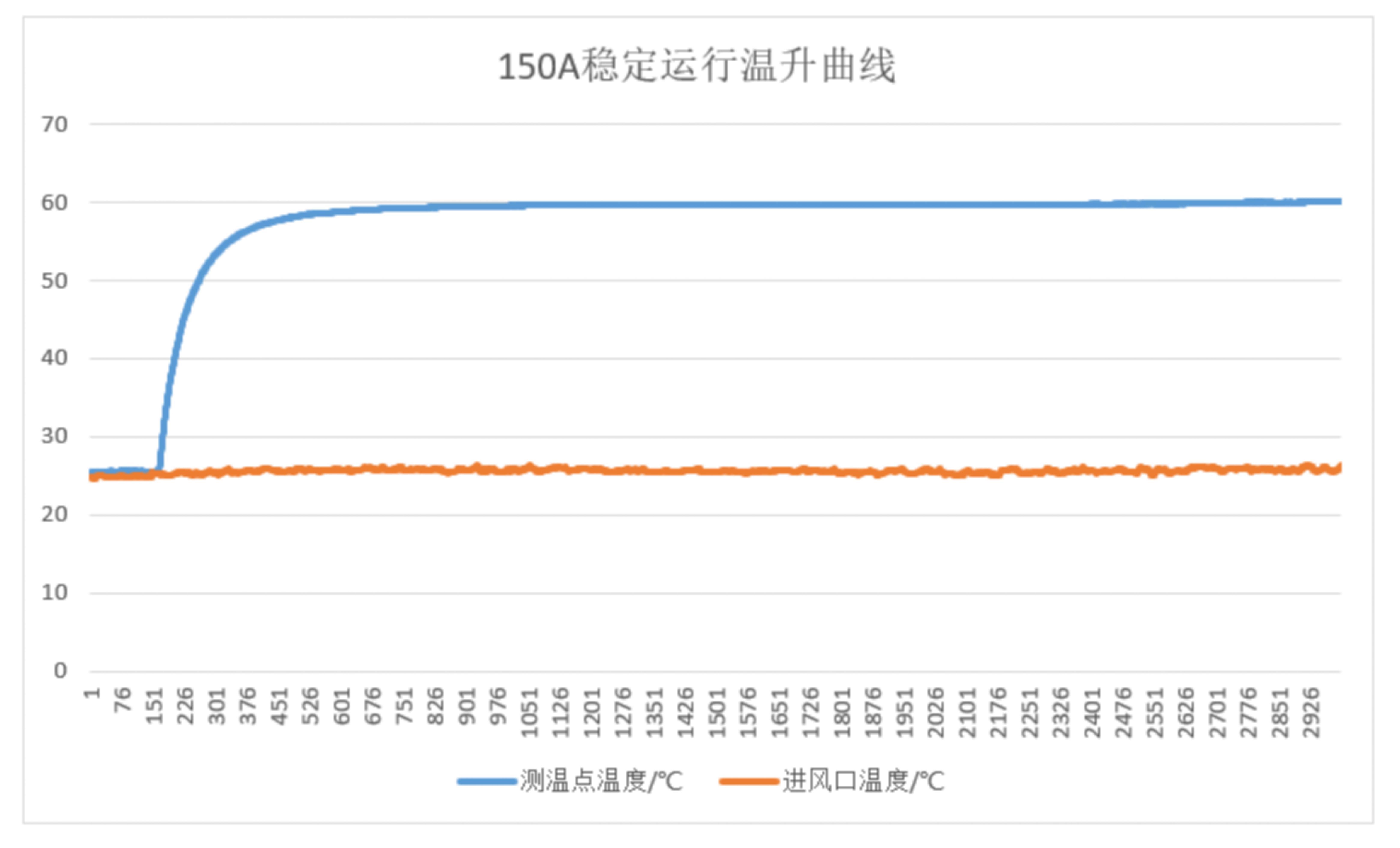

过程温升变化曲线图：

 适配性测试

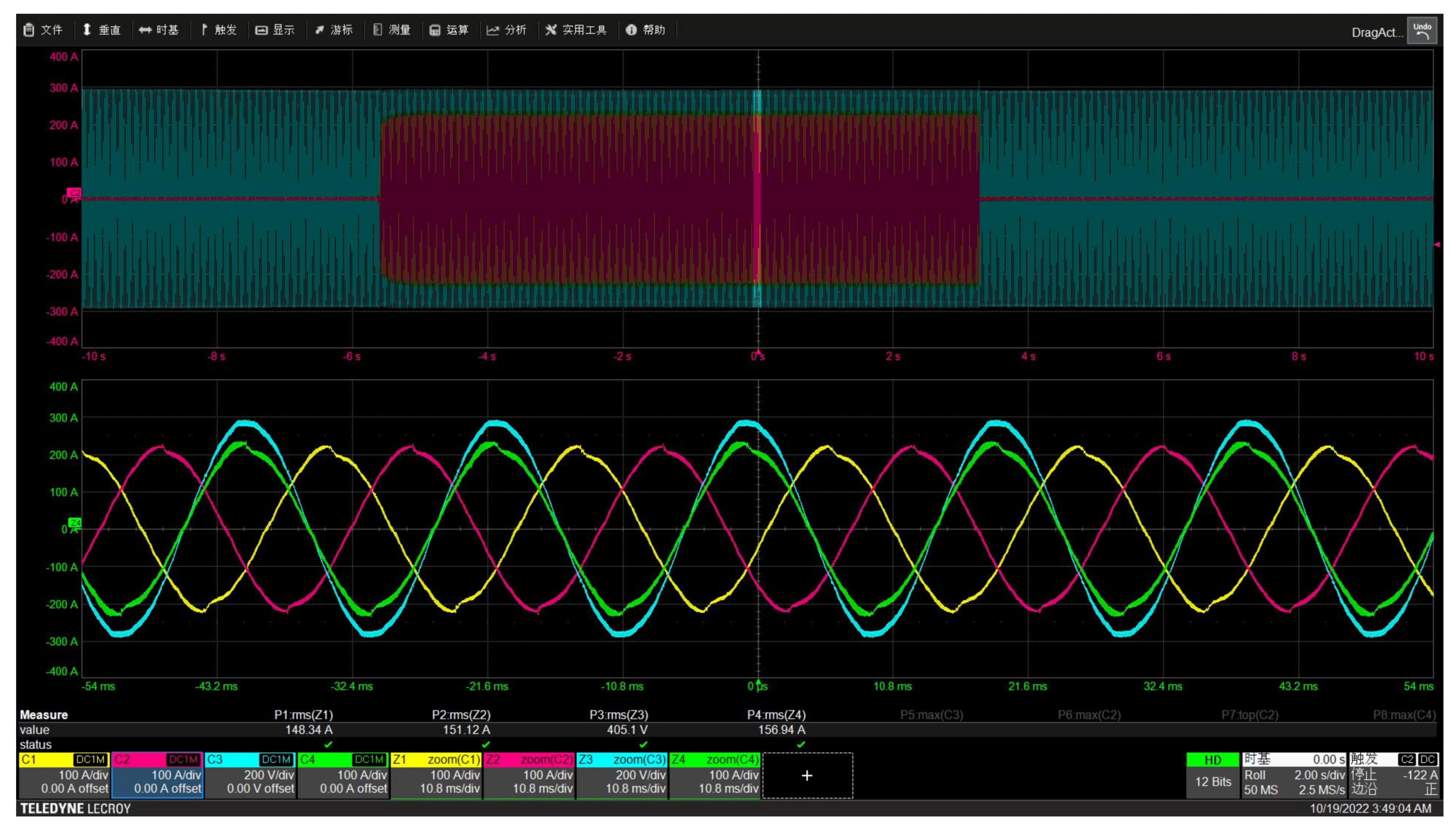

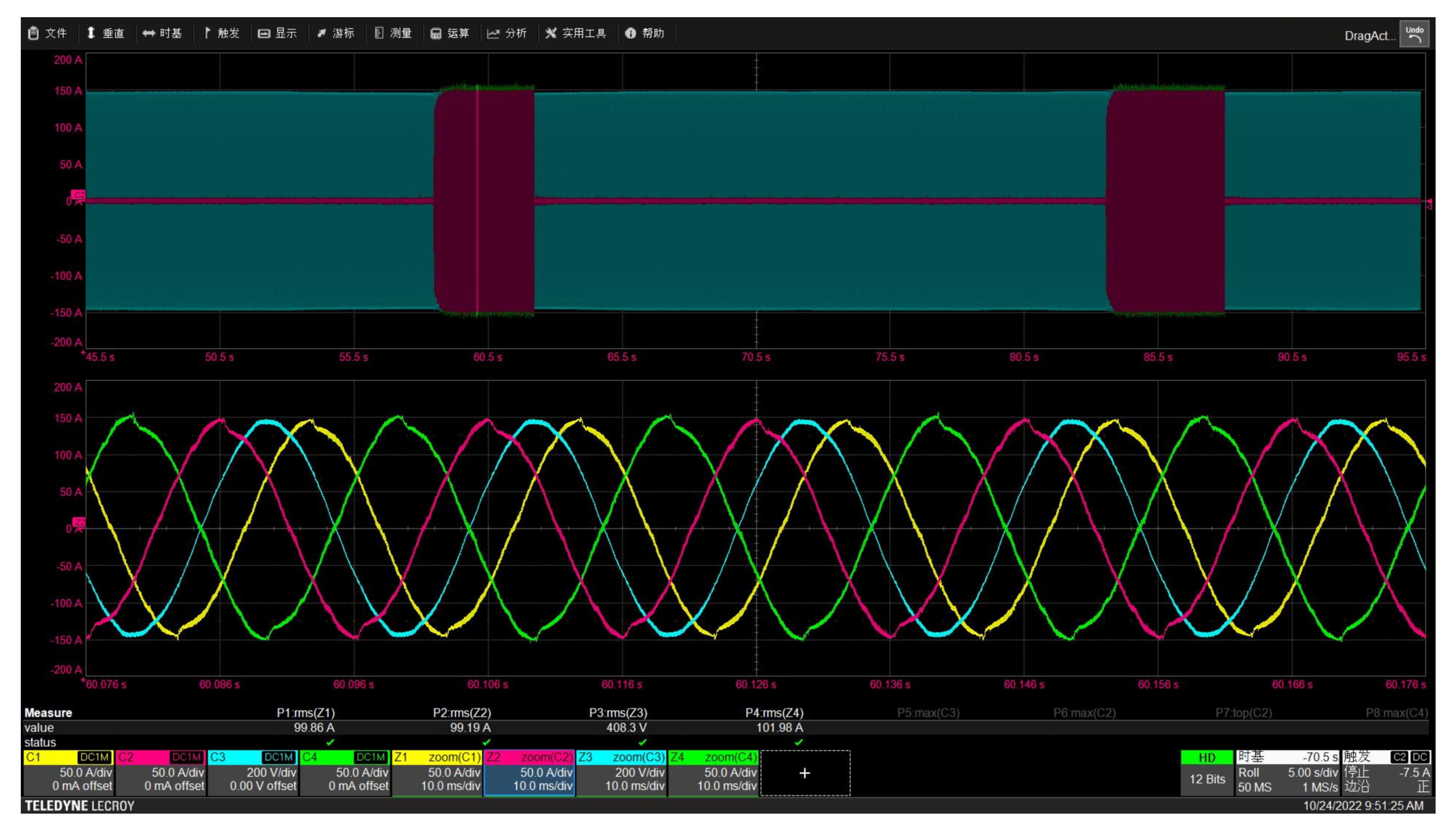

    APF输出电压电流无异常，启停平缓无波动，稳定运行无震荡，测试波形如下图所示。

      59白菜专区论坛网页版三电平产品针对工业应用进行了特别优化，其拥有更小的损耗、更高的功率密度，通过严格的可靠性测试，适用于各种严酷的工业应用环境。非常便于客户设计出更高功率密度和效率的产品。

      目前，59白菜专区论坛网页版的三电平模块已持续批量交付国内多行业终端用户，运行稳定。59白菜专区论坛网页版有能力、有信心接受国内各客户严苛的测试和检验，如需样品，敬请与我司联系！
